淮安J744X液動角式排泥閥介紹：
J744X液動角式排泥閥主要用于自來水公司各類水池，排除池底泥沙或污物。也可安裝在工作介質為水、氣、池等工業管道中作截流用，相關產品有J644X氣動快開角型、JM744、JM644X氣動、液壓快開型、H742X液動型、100S角式隔膜型。

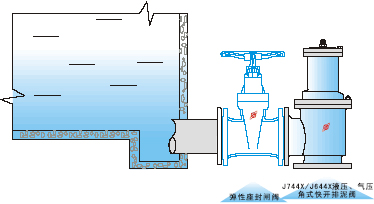

淮安J744X液動角式排泥閥安裝示意圖：
淮安J744X液動角式排泥閥主要技術參數：
1.閥門公稱壓力：1.0Mpa
2.閥體密封壓力：1.1Mpa
3.液壓缸工作壓力：0.15-0.3 Mpa 、0.3-1.0MPa
4. 液壓缸工作介質：清水、氣、油
5.介質溫度：常溫
淮安J744X液動角式排泥閥鏈接尺寸：
公稱通徑|尺寸|型號 | J744X-10、J644X-10 | 接管螺紋G | 快開角式型閥桿材料 | |||||
H | L1 | L2 | D | D1 | z-Φd | |||
80 | 480 | 135 | 125 | 195 | 160 | 4-18 | 1/2＇ | 不銹鋼 |
100 | 500 | 145 | 125 | 215 | 180 | 4-18 | 1/2＇ | 不銹鋼 |
150 | 620 | 203 | 140 | 280 | 240 | 8-23 | 1/2＇ | 不銹鋼 |
200 | 735 | 225 | 185 | 335 | 295 | 8-23 | 1/2＇ | 不銹鋼 |
250 | 805 | 260 | 205 | 390 | 350 | 12-23 | 1/2＇ | 不銹鋼 |
300 | 940 | 280 | 245 | 440 | 400 | 12-23 | 3/4＇ | 不銹鋼 |
350 | 1100 | 305 | 270 | 500 | 460 | 16-23 | 1＇ | 不銹鋼 |
400 | 1200 | 304 | 310 | 565 | 215 | 16-25 | 1＇ | 不銹鋼 |
